X-10濃度超標報警主機報警器主要特點：
1、大屏幕LCD液晶顯示、界面友好。
2、全中文指示、操作簡單。
3、直觀、準確地顯示工業現場的燃?xì)鉂舛燃案鲉卧K的故障類型。
4、具有設備故障、濃度報警兩種聲光指示功能
5、具有自檢、自診斷功能。
7、具有節點自動搜索、軟件調零、軟件標定功能。
8、設有密碼，防止誤操作。
10、具有主、備電轉換及欠壓保護功能。
11、具有內置2組報警接點輸出控制功能，聯動輸出邏輯可軟件設置。
12、具有日歷顯示及設置功能。
13、采用M-BUS通訊協議，傳輸數據可靠；功能強大，性能穩定。
14、采用單回路2總線通訊，信號無極性連接設計，具有自動保護功能，系統抗干擾能力強，布線經濟，安裝調試方便。

報警器主要功能
⑴ 完成對傳感器的2.5V供電。
⑵ 完成氣體濃度——電信號的轉換。
⑶ 完成模擬信號——數字信號轉換。
⑷ 完成濃度值轉換，通過判斷產生報警標志、故障標志。
⑸ 實現濃度值、標志位的上傳，供SNK7000型氣體報警控制器判斷、顯示記錄、打印等。
⑹ 在SNK7000控制器控制下可實現對氣體濃度報警定值個數、定值范圍的設置、修改與查閱。
⑺ 在SNK7000控制器控制下可實現本身地址碼的改寫。
三、主要技術指標
⑴ 測量對象：天然氣 （甲烷）
⑵ 測量范圍：0－100％LEL
⑶ 報警設定值：25％LEL
⑷ 電源：DC24V
⑸ 功耗：1.2W
⑹ 環境（室外型）
溫度：-40℃－70℃
濕度：≤95%RH
⑺ 大氣壓力：86KPa －106KPa
⑻ 絕緣電阻：正常環境時≥100MΩ
濕度為94%RH時≥1MΩ
⑼ 工作方式：連續
⑽ 防爆方式：隔爆
⑾ 取樣方式：擴散
⑿ 貯存
溫度：-500C—800C 濕度：≤95%RH
⒀ 壽命：三年
⒁ M-bus信號傳輸距離<1200m（雙絞線屏蔽,線徑≥0.75mm2)
報警器工作原理
探測器主要由傳感器、單片機、運算放大電路、通訊芯片等組成。傳感器將氣體濃度轉換為模擬電信號，然后將模擬電信號通過運算放大電路、單片機轉換為數字信號，最后通過通訊芯片轉換為M-bus標準信號，上傳至控制器。

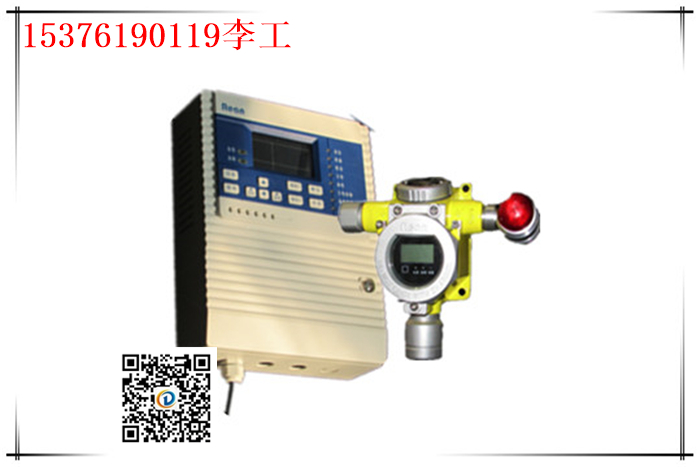

X-10濃度超標報警主機
